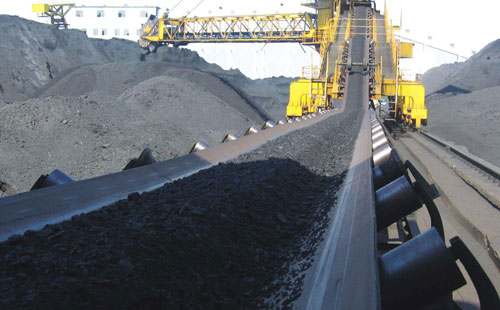

石化某分公司煤化工裝置從2005年底開車以來，幾乎在每年夏季的雷雨季節當電網系統出現晃電時，空分氧泵的變頻器都無法躲過瞬間的晃電，從而導致氧泵跳停并迫使氣化爐停車，導致整個煤化工裝置停車。那么，氧泵跳停的原因是什么？

1、電網晃電

電力系統在運行過程中,由于雷擊、對地短路、故障重合閘、備自投、企業內外部的電網故障、大型設備啟動等原因，造成電網故障，從而造成電網電壓瞬間較大幅度波動或者短時斷電，但又能很快恢復的情況，稱為晃電。每年夏季，因外網受雷擊影響而出現對地短路產生晃電的情況時有發生，給煤化工裝置的生產帶來很大的影響。

2、變頻器跳停

2.1變頻器自我保護停止運行

對變頻器來說，有一個正常的工作電壓范圍，對于交流380V低壓變頻器來講，交流三相電壓不允許低于270V。當供電電網的電壓由于某種原因瞬間晃電趺落時，變頻器直流母線電壓也相應的瞬間跌落，其欠電壓保護功能就會動作。當直流母線電壓低于設定值時向，變頻器欠電壓保護功能就會動作，對于有自啟動功能的變頻器來講，在控制電源正常的情況下，很快就會自啟動，如自啟動不成功就會導致設備停止運轉。

2.2變頻器三相進線電源丟失

變頻器三相進線由接觸器控制，在電壓下降后，接觸器線圈極有可能因失電或電壓下降而脫開，從而使得變頻器三相電源丟失而氧泵跳停。從幾次氧泵跳停的記錄來看，這種可能性很大；同時，接觸器脫開又會使得變頻器直流母線電壓下降，進一步擴大電網晃電對變頻器的影響。另外，即使接觸器不脫開，變頻器的控制電源用的也是市電，在電壓下降或丟失后也會使得變頻器的晶閘管關閉，對變頻器的運行造成影響。

2.3變頻器自啟動產生過電流

本變頻器具有自啟動功能設定，但由于變頻器所帶負載較重，當停機時電機轉速已降為0。因此,變頻器自啟動是由0速直接升至全速(2990r/min)，變頻器又因過電流而跳停；而平時的正常開機為先開到300r/min，然后再通過DCS點動升速至2990r/min，因此不會出現短時間內迅速升高轉速而導致過電流情況的出現。

3、晃電對煤化工生產危害有多大

晃電不會引起供配電網斷路器跳閘造成失壓,卻對煤化工生產危害大，究其原因是煤化工裝置設備動力絕大部分是電動機和汽輪機拖動。低壓電動機、高壓電動機輔機、汽輪機輔機均有接觸器、軟啟動器、變頻器等控制啟動。在晃電時交流接觸器因電壓降低釋放而停機。軟啟動器、變頻器會因電壓降低、頻率變化、電壓不對稱性保護動作停機。部分設備由于電壓變化造成繼電保護動作停機。晃電往往引起個別設備停運,化工生產流程錯亂，輕則造成生產中斷。重則大型設備因潤滑油中斷對汽輪機、發電機、空壓機等造成的設備損壞事故導致重大的經濟損失；甚至因生產物料及保護物料中斷整個生產線癱瘓等重特大事故，對操作人員的人生安危造成威脅。
