晃電的概念

電力系統在運行過程中，由于外部線路受到雷擊、瞬時短路等故障造成企業內部電網相鄰線路短路故障、大型電動機起動等原因，會造成電壓瞬間較大幅度波動后恢復，這種現象通常稱為“晃電”。

晃電一般有以下幾種情況：

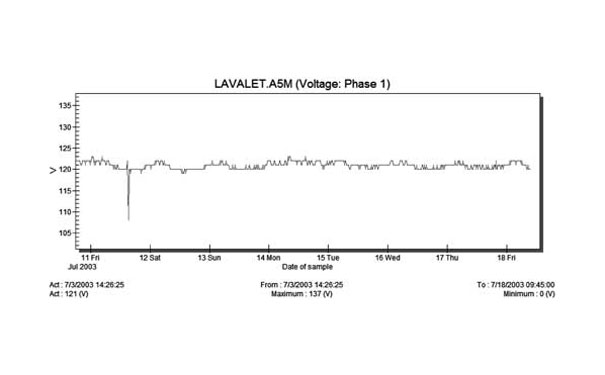

1）電壓驟降、驟升。持續時間0.5個周期至1min，電壓上升至標稱電壓的110%~180%，或下降至標稱電壓的10%~90%。

2）電壓閃變。電壓波形包絡線呈規則的變化或電壓幅值一系列的隨機變化，一般表現為人眼對電壓波動所引起的照明異常而產生的視覺感受。

3）短時斷電。持續時間在0.5個周期至3s的供電中斷。

晃電的危害

晃電造成的危害主要包括以下幾種。

1）由于晃電造成電壓降低，運行的電機在確保相同出力的條件下，容易引起電機繞組過熱，空氣開關、接觸器觸頭發熱等，從而引發設備故障。

2）在使用變頻器控制的場合，由于一般的變頻器都具有過壓、失壓和瞬間停電的保護功能，在電源晃電較為強烈時，有可能使變頻器來低電壓保護停止運行。

3）晃電發生時，由于電壓的降低，可能會使接觸器線圈對鐵芯的吸力小于釋放彈簧的彈力使接觸器釋放，從而造成大量電動機的跳閘，嚴重威脅裝置生產。

4）由于現代化工礦企業生產裝置的規模越來越大，晃電持續時間雖然比較短，但對生產的影響卻很大。瞬間的電壓波動將造成大量電動機跳閘，設備停機。電網電壓恢復后電機不能自行恢復運行，導致連續生產過程紊亂，并有可能造成生產及設備事故。

對于大型企業來說，發生晃電之后如果采取人工進行恢復，花費的時間比較長；而對于一些無人值守的裝置，恢復的時間就更長。這對大型企業來說、廢品、原料浪費、產量降低、效益低下等一系列損失也是很大的。
