? ? ?電氣設備穩定運行對于連續運行行業至關重要。純堿生產是一個連續的過程，生產環節出現問題都將對其他環節的生產操作或者經濟指標造成影響。而且電氣系統的故障、不正常狀態對于整個生產過程影響很大。特別是大規模的不正常狀態，在此我們介紹晃電的應用以降低對生產的影響。

??1 晃電的含義及原因

“晃電”是指因雷擊、短路或其他原因造成的電網短時電壓波動或短時斷電的現象。電氣系統產生晃電的一般類型有：電壓驟降、驟升、短時中斷、電壓閃變。對于一般企業較多的情況為電壓暫降、短時斷電，相關國標解釋如下：

?

電壓暫降：在電氣主系統中一點傷的電壓突然減少到規定的閥限，隨后經歷一段短暫的間隔恢復到正常值。其中典型的暫降與短路的發生和結束有關，或者與系統相連裝置上的急劇電流增加有關。電壓暫降是一個二維的電磁干擾，其等級由電壓和時間或維持時間決定。

?

短時中斷：供電系統上一點相位的電壓突然下降到規定的中斷閥限以下，隨后經歷一段短暫時間間隔恢復到正常值。其中典型的短時中斷與開關裝置的動作有關，該動作是由系統或系統相連裝置上短路的發生和接受引起。

?

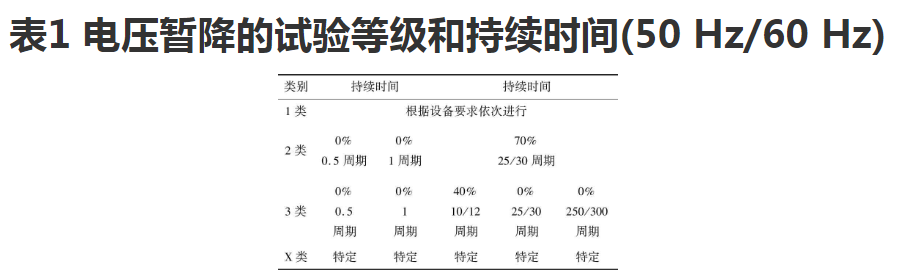

1.1?電壓暫降幅度和持續時間、短時中斷

注：X類由有關的標準化委員會進行定義，對于直接或者間接連接到公共網絡的設備，嚴酷等級不能低于2類要求

?

10/12周期是指“50 赫茲試驗采用10周期”和“60 赫茲試驗采用12周期”。

?

25/60周期是指“50 赫茲試驗采用25周期”和“60 赫茲試驗采用30周期”。

?

250/300周期是指“50赫茲試驗采用250周期”和“60 赫茲試驗采用300周期”。

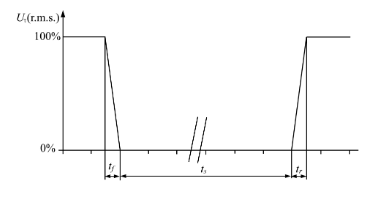

tr——電壓上升時間 tf——電壓下降時間 ts——電壓降低后持續時間

?

1.2 電壓擾動產生原因及危害

故障性質： 高壓系統發生短路故障，切除后恢復供電。高壓系統發生絕緣閃絡。高壓系統重合閘且重合成功。

?

非故障性質：備自投或快切裝置動作。重負載啟動或大量電機同時再啟動。 雷擊浪涌。

?

晃電對用電單位的主要影響很多，例如：

?

1)由于再次啟動生產線時間可能超過幾個小時或幾天，而引起的生產中斷造成的經濟損失。

?

2)原材料損失，由于生產中斷，一些原材料造成不可逆的浪費。

?

3)生產無法保障。

?

4)電氣主管部門的事故責任追究。

?

5)其他無法估量的經濟瞬時和社會影響。

?

電壓擾動一般也就是十幾個毫秒～幾百個毫秒，但是引起的后果和經濟損失是無法估量和難以承受的。同時，我們從上面分析的電壓擾動的原因來分析，電壓擾動有些情況是根本無法避免的(如供電網的雷擊閃絡以及電力施工過程中引起短路故障切除等)。因此，怎么樣以用的代價和成本，將電氣系統中的出現了短暫的晃電后，迅速的啟動起來，或抗擊過這種波動。那么，解決問題的關鍵就是解決好低壓系統的敏感元件：接觸器、變頻器、軟啟動器(PLC、DCS等負載一般配有UPS，無用考慮)的抗電壓擾動問題。

?

2 抗晃電措施

針對于化工生產來說，大量風機、水泵、減速機、攪拌電機的使用，其控制方式一般為接觸器控制。在發生晃電情況時接觸器因線圈電壓的降低，造成接觸器線圈釋放，從而造成大面積停車情況的發生。雖然大規?；坞娗闆r發生幾率較小，但每次的發生工藝恢復都需要大量的時間以及原材料的浪費。同時有些晃電又不可避免，因此減少晃電對主要運行設備的穩定運行很重要。

?

一般針對接觸器的抗晃電措施：

?

1)?采用抗晃電接觸器。

TPM-K系列抗晃電接觸器是為解決設備在連續生產過程中由于電網電壓不穩定造成停機事故而研發的一種接觸器，它能夠實時檢測設備運行中的電壓狀態，如果電網電壓突然發生晃電現象，在設定時間內電網電壓又很快恢復正常，該接觸器可以保持不脫扣，從而使設備繼續，避免生產事故的發生。

2)?采用控制模塊。

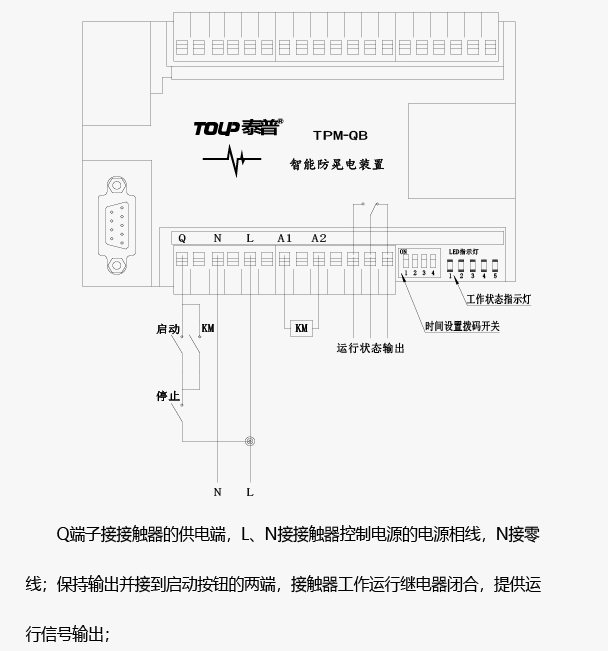

TPM-QB智能抗晃電模塊是為解決設備在連續生產過程中由于電網電壓不穩定造成停機事故而研發的一種模塊，它能夠實時檢測設備運行中的電壓狀態，如果電網電壓突然發生晃電現象，在設定時間內電網電壓又很快恢復正常，該模塊可以使接觸器保持不脫扣，從而使設備繼續，避免生產事故的發生。

3 總 結

通過上述對晃電發生的原因、影響分析，幾種抗晃電措施的對比，總結出了目前比較好的抗晃電措施。正因為電力系統運行過程中，微小或偶爾的故障造成的電壓暫降和短時中斷不可避免。如何將對生產系統的影響降低到是運行維護人員應考慮的。但并不是抗晃電措施運用到的設備中，如運用過多在電壓恢復過程中大量設備同時啟動，會對剛剛恢復正常的電力系統出現較大的沖擊。反而會造成更大面積的停電事故。因此在選擇需保電設備時，要考慮周全。

?

鄭州泰普科技有限公司是治理晃電問題的廠家，自2011年成立以來，已經與大型企業均有合作，十年的口碑就是我們的信譽保障。
